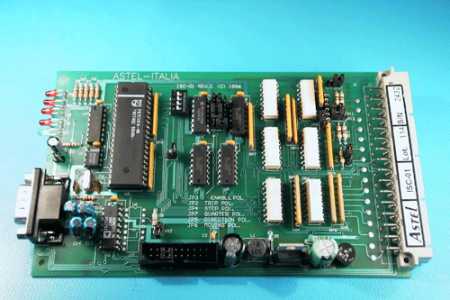

ISC (Intelligent Stepper Controller)
|
|
La scheda ISC è un completo ed intelligente sistema
di controllo per motori passo-passo.
Può operare autonomamente o collegata ad un terminale dotato di
interfaccia seriale standard. Le comunicazioni sono effettuate
per mezzo di comandi mnemonici inviati tramite una linea RS-232 o RS-422/485.
I parametri operativi e i programmi utente sono memorizzabili
in una memoria di tipo E2PROM da 2KByte.
CARATTERISTICHE GENERALI
- Economica scheda di controllo per motori passo passo
- Completamente programmabile ed adatta ad operazioni controllata da PC o “stand alone”
- Interfacciamento tramite standard RS232 standard (ISC-01) o RS422/485 (ISC-02) con velocità compresa tra 300 e 38,400bps
- Alimentazione, non stabilizzata compresa tra 10 e 35Vdc/ac
- Completo linguaggio di programmazione con più di 30 comandi mnemonici con ricerca della posizione zero.
- Formato singolo Eurocard 100x160mm
- 5 ingressi/uscite liberamente definibili per effettuare semplici automazioni senza l'impiego di un PLC
- Possibilità di operazioni coordinate fino a 32 assi sulla medesima linea di comunicazione
- Opzioni:
- mother-board
- SW di controllo
|
ALTRE CARATTERISTICHE
|
- Comandi separati per posizionamenti assoluti o relativi con 24 bit di risoluzione
(fino a 16,777,215 passi per movimento)
- Funzionamento adatto ad azionamenti a passo intero, mezzo passo o quarto di passo
- Rampe di accelerazione e decelerazione indipendenti e modificabili durante il movimento
- Generazione automatica delle rampe durante i cambiamenti di velocità
- Velocità impostabili fino a 23,000 passi al secondo (più di 6,000 rpm con motori 1.8°)
- Possibilità di variare la corrente di movimento e di mantenimento (con le schede STP170 e STP250)
- Completo controllo dello stato del controller attraverso un terminale remoto
- Ingressi di finecorsa e di zero con polarità programmabile
- 2KByte di memoria non volatile per i programmi utente
- Tutti gli ingressi e le uscite sono optoisolate, con polarità programmabile e con tensione di funzionamento liberamente impostabile
- Possibilità di collegare un joystick per effettuare posizionamenti manuali
- Uscite dedicate per sincronizzazioni ed ingressi per arresto di emergenza e cicli automatici.
- Punto di tappa programmabile per operazioni sincronizzate e con uscita dedicata
- Possibilità di esecuzione automatica di sottoprogrammi al raggiungimento di una quota prefissata
- Possibilità di esecuzione di diversi programmi in funzione dello stato degli ingressi
|
