ESTART Tester

Descrizione generale

ESTART Tester č un dispositivo elettronico, sviluppato per BDG e Gruppo Electrolux - ACC per il controllo in linea dei parametri funzionali di una scheda elettronica di avvio motore monofase AC dotata di TRIAC (dispositivo Estart); il sistema permette la visualizzazione dei valori rilevati e fornisce una indicazione di tipo GO-NO GO in funzione dei limiti di accettazione impostati dall'utente.

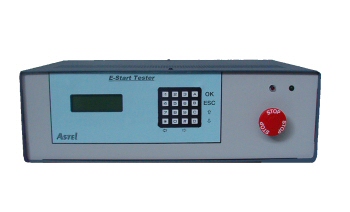

ESTART Tester č composto da un box metallico contenente l'elettronica di misura gestita da microprocessore, da un carico fittizio esterno atto a sottoporre il dispositivo sotto test (D.U.T.) alle corrette condizioni operative e dai cablaggi di interconnessione.

La verifica della funzionalitŕ del D.U.T č ottenuta per mezzo del controllo simultaneo dei seguenti parametri:

  • Tempo di diseccitazione del TRIAC
  • Corrente a riposo ( TRIAC off) nel circuito di controllo (PTC)
  • Numero di semicicli in fase di spegnimento del TRIAC
  • Caduta di tensione sul TRIAC durante la fase di conduzione.

La tensione applicata al carico fittizio e quindi al D.U.T. viene fornita dall'esterno su ingresso separato rispetto alla tensione di funzionamento del dispositivo di controllo; tale tensione viene rilevata durante ogni test.
Il sistema di test comunica con dispositivi esterni tipo PLC mediante segnali di scambio attraverso i quali č possibile abilitare il dispositivo, avviare un test e verificarne l'esito; dispone inoltre di una interfaccia seriale tipo RS232C per il collegamento a Personal Computer.

Interfaccia operatore

Mediante la tastiera su dispositivo č possibile impostare i parametri di controllo, visualizzare i dati rilevati durante l'ultimo test eseguito e visualizzare le statistiche sui test eseguiti in precedenza.

Nel menů “Parametri” č possibile definire i parametri di accettazione del pezzo in termini di:

  • corrente PTC a riposo (da 0 a 10mA, con risoluzione 0,05 mA)
  • Tempo di attivazione TRIAC (da 100mSecondi a 4 secondi)
  • Numero di semicicli (da 0 a 5)
  • Drop voltage su TRIAC in conduzione (da 0 a 5 Volt, risoluzione 0,05 Volt)



Č possibile inoltre impostare il ritardo (a partire da inizio test) dopo il quale viene misurata la corrente a riposo nel PTC (da 100 mSecondi a 60 secondi).


Nel menů “Risultati” č possibile visualizzare i valori rilevati durante l'ultimo test eseguito, e cioč:

  • Tempo di attivazione TRIAC
  • Numero di semicicli
  • Drop Voltage sul TRIAC
  • Corrente nel PTC a riposo
  • Tensione di rete alla quale č stata eseguita la prova

Nel menů “Statistiche” č possibile visualizzare i conteggi relativi agli esiti dei test precedenti, e cioč:

  • numero totale di pezzi testati
  • numero totale scarti
  • parziale scarti per tempo di attivazione furi range di accettazione
  • parziale scarti per corrente PTC
  • parziale scarti per numero di semicicli
  • parziale scarti per drop voltage

Interfaccia seriale

Mediante interfaccia seriale e relativo protocollo di comunicazione sono disponibili le seguenti funzionalitŕ:

  • Impostazione dei parametri del test
  • visualizzazione dell'esito del test
  • visualizzazione dei parametri misurati
  • selezione e visualizzazione della forma d'onda relativa ad uno dei seguenti canali analogici:
    • tensione su TRIAC (stato di conduzione)
    • tensione su TRIAC (stato di interdizione)
    • corrente nel PTC
    • tensione di rete applicata al D.U.T.

SPECIFICHE DI FUNZIONAMENTO

Tensione di alimentazione, logica di controllo:

230VAC ± 15%, 50 Hz

Tensione di test DUT:

260 VAC max, 50Hz

Range di temperatura operativo:

10 ÷ 40°C

Corrente di test D.U.T:

12 A max

Portata uscite relais verso PLC:

0,5A 30V max

Tensione Ingressi optoisolati da PLC:

24V± 10%
