Descrizione generale

ESTART Tester è un dispositivo elettronico, sviluppato per BDG e Gruppo Electrolux.
Il dispositivo è stato sviluppato per la misura in linea dei parametri funzionali di Relè amperometrici, prodotti in grandi volumi. I relè amperometrici oggetto del test (DUT) vengono normalmente impiegati in serie ad un carico alimentato a 230VAC; il contatto sul circuito di uscita viene chiuso quando il valore di corrente alternata in ingresso supera una soglia caratteristica del dispositivo (corrente di attivazione) e riaperto quando scende sotto il livello di corrente di apertura.

Il banco di test opera in due modalità:

Modalità Test
Impostazione del livello di corrente 1 e verifica dello stato di contatto chiuso Impostazione del livello di corrente 2 e verifica dello stato di contatto aperto Verifica dei tempi di chiusura e apertura del contatto Controllo sulla presenza di rimbalzi in chiusura.

Modalità ispezione
Nella modalità ispezione la corrente nel dispositivo viene progressivamente aumentata fino ad arrivare alla chiusura del contatto e successivamente diminuita fino alla riapertura; i due livelli identificati vengono resi disponibili all'utente.

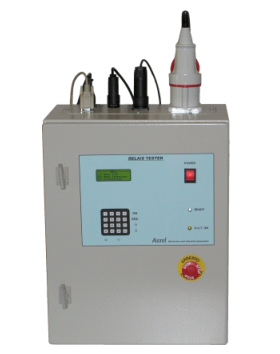

L'elettronica del banco di test, contenuta in box, è composta da una scheda a microprocessore con funzioni di misura, controllo e generazione della forma d'onda sinusoidale di riferimento e una scheda di potenza per la generazione della corrente di test; il livello di corrente nel DUT viene rilevato e controllato mediante un sensore di corrente ad effetto Hall. Lo stato del contatto viene rilevato mediante circuiteria isolata. Sono presenti un display e una tastiera alfanumerici per l'impostazione dei parametri di accettazione e la visualizzazione dei dati misurati.

Il banco di test dispone delle seguenti opzioni di controllo da remoto:

PLC: l'interfaccia verso PLC prevede lo scambio di segnali optoisolati in input (START TEST, START INSPECTION, ENABLE) e a relè in output (READY, BUSY, GOOD, FAULT).

Personal Computer: mediante interfaccia seriale standard RS232C e software dedicato; è possibile impostare i parametri della misura, i range di accettazione del test e leggere i dati rilevati durante lo stesso; i dati possono essere organizzati in data base per il controllo statistico di produzione.

Caratteristiche generali:

Generatore di corrente sinusoidale controllato da microprocessore
Corrente di test: da 1 a 25 A rms, risoluzione 0,1A, programmabile
Controllo tempo di eccitazione e rilascio: da 0,1 a 60 secondi, programmabile.
