uSTPH
|
|

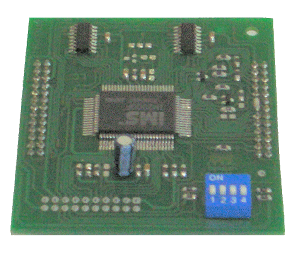

uSTPH č una scheda addizionale di generazione dei segnali di micropasso
per i moduli di pilotaggio per motori passo-passo STP650 e STP1000.
uSTPH dispone di riduzione automatica di corrente, risoluzione impostabile
fino a 256 micropassi e garantisce ottime prestazioni con ogni tipo di motore passo-passo,
riducendo dissipazioni, vibrazioni, rumorositą complessive.
Le impostazioni sono effettuabili tramite dip-switch. Il sistema, sovrapponibile al driver,
č compatto, affidabile e garantisce un elevato rapporto costo/prestazioni.
APPLICAZIONI
- Sistemi STAND-ALONE
- Macchine automatiche
- Servosistemi
- Robot
- Controllo assi
CARATTERISTICHE GENERALI
- Modulo micropasso sovrapponibile ai driver STP-650 e STP-1000
- Risoluzione micropasso fino a 51.200 passi/giro, 14 risoluzioni selezionabili (decimale e binario) a dip-switch modificabili durante il movimento senza perdita di passo
- Ingressi e uscite TTL compatibili
- Riduzione automatica di corrente
- Spegnimento del ponte automatico: lento/veloce
- Sistema di riduzione automatica della risonanza
- Riduzione dissipazioni, rumore, vibrazioni
- Alte prestazioni, costo contenuto
|
ALTRE CARATTERISTICHE
|
Tensione di alimentazione
|
Prelevata direttamente dalla scheda che la ospita.
|
Ingressi
|
STEP (10 MHz max), DIRECTION, ENABLE
|
Uscite
|
FAULT, CURRENT REDUCTION, FULL STEP
|
Risoluzione
|
Binary microstep
|
Decimal microstep
|
2, 4, 8, 16, 32, 64, 256
|
5, 10, 25, 50, 125, 250
|
Motori utilizzabili
|
Possono essere utilizzati motori a 4, 6 o 8 fili sia in connessione serie che parallelo.
|
Dimensioni
|
67 x 72 mm
|
- Micropasso fino a 51.200 step/giro
- Generazione funzioni seno/coseno incorporata
- Sistema antirisonanza automatico
- Controllo della corrente PWM
- Minimizzazione del ripple di corrente, dissipazioni e vibrazioni del sistema
- Controllo dello spegnimento della corrente ottimizzato per garantire alte prestazioni
|

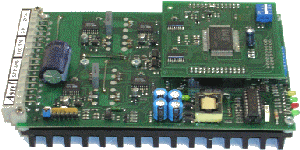

STP650 formato DIN con uSTPH:
|

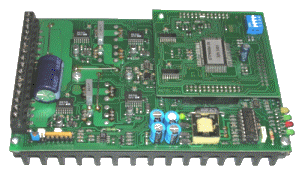

STP650 formato SCREW con uSTPH:
|
|
|
