STP650

Gli azionamenti bipolari STP650-70 e STP650-120, realizzati con tecnologia dell'ultima generazione, sono adatti al pilotaggio di motori passo-passo per applicazioni ad alte prestazioni.
Possono operare con tensioni comprese tra 24 e 120Vdc e correnti nominali fino a 6.5A.

È disponibile una vasta gamma di accessori e schede di controllo per completarne e personalizzarne l'applicazione.

APPLICAZIONI

Sistemi di posizionamento
Macchine automatiche
Servosistemi
Robot
Controllo assi

CARATTERISTICHE GENERALI

Azionamento bipolare PWM ad alta frequenza
Rendimento elevato garantito dallo stadio di uscita in tecnologia MOSFET
Protezione completa contro cortocircuiti, sovratemperature ed errata alimentazione
Connessioni compatibili con gli standard più diffusi
Corrente di fase selezionabile tra 8 valori per mezzo di dip-switch
Ingressi opto-isolati per garantire un'elevata immunità ai disturbi
Riduzione delle risonanze con la tecnologia "RRS" (Resonance Reduction System)
Indicazione delle condizioni operative a LED
Dimensioni EUROCARD (100 x 160 mm) per una semplice installazione
Moduli opzionali per micropasso e operazioni in anello chiuso
Moduli opzionali:
- oscillatore
- indexer
- micropasso

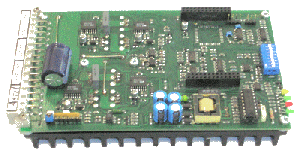

Formato DIN:

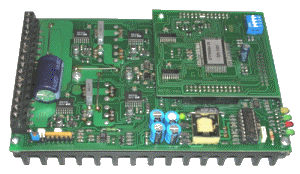

Formato SCREW:

ALTRE CARATTERISTICHE
Tensione di alimentazione	-70: Valore nominale 70V (consentita da 24V a 85V). -120: Valore nominale 120V (permessa da 24V a 160V).
Corrente di fase	Selezionabile da 1,5A a 6,5A in 8 passi. Attraverso un segnale esterno è possibile ridurre la corrente al 50% del valore nominale.
Riduzione di corrente	Se attivata, 200ms dopo l'ultimo impulso di passo, la corrente è ridotta al 50% del valore nominale.
Risoluzione	È possibile selezionare il funzionamento in passo intero, mezzo passo o quarto di passo attraverso un dip-switch.
Motori utilizzabili	Possono essere utilizzati motori a 4, 6 o 8 fili sia in connessione serie che parallelo.
Funzionamento in anello chiuso (*)	Con un modulo opzionale è possibile utilizzare un encoder esterno per chiudere l'anello di posizione o per ottenere un funzionamento in anello di velocità.
Micropasso	Montando un modulo opzionale sono consentite risoluzioni fino a 256 micropassi per step (51,200 step/giro).
Direzione	Attivando questo ingresso viene invertita la direzione del moto.
Ingressi / Uscite	Gli ingressi sono foto accoppiati per garantire un'elevata immunità ai disturbi.
Ingresso di passo	Ampiezza minima: 1us. Frequenza massima consentita 500kHz.
Azzeramento della corrente	Attivando questo ingresso, viene annullata la corrente negli avvolgimenti del motore.
Extra corrente / Riduzione	All'attivazione la corrente nel motore viene ridotta o incrementata del 50%.
Uscita di errore	Uscita a collettore aperto, attiva a livello basso (max 50mA, 30Vcc).
