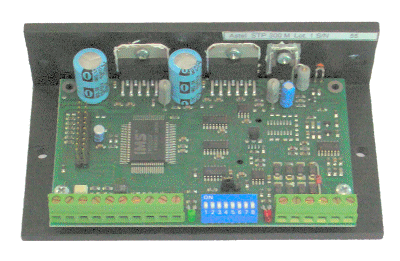

L'azionamento bipolare micro-passo STP300M, è adatto al pilotaggio di motori passo-passo per applicazioni ad alte prestazioni.

Può operare con tensioni comprese tra 12 e 48Vdc e corrente di fase impostabile in 8 livelli fino a 3A.
STP300M dispone di riduzione/boost di corrente, risoluzione fino a 256 micropassi raggiungendo la definizione di 51,200 passi per giro.

Garantisce ottime prestazioni con ogni tipo di motore passo-passo, riducendo dissipazioni, vibrazioni e rumorosità complessive.

È disponibile una vasta gamma di accessori e schede di controllo per completarne e personalizzarne l'applicazione.

CARATTERISTICHE GENERALI

• Azionamento bipolare PWM ad alta frequenza
• Risoluzione micropasso fino a 51.200 passi/giro in 14 diverse modalità
• Protezione completa contro cortocircuiti, sovratemperature, sovratensioni
• Formato compatto 140 x 76,5 x 40 mm
• Corrente di fase selezionabile tra 8 valori per mezzo di dip-switch
• Ingressi opto-isolati per garantire un'elevata immunità ai disturbi
• Uscita di FAULT
• Uscita FS che segnala il completamento di una rotazione dell'albero motore
• Ingressi:
  - STEP
  - DIR
  - ENABLE

• Indicazione delle condizioni operative a LED:
  - FAULT
  - POWER ON

• Riduzione automatica della corrente (escludibile)
• Segnale per funzione BOOST o RIDUZIONE DI CORRENTE selezionabile con ponticello
• Riduzione automatica della risonanze
