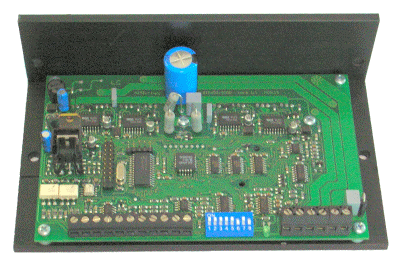

Gli azionamenti bipolari STP900D-70 e STP900D-120, sono adatti al pilotaggio di motori passo-passo per applicazioni ad alte prestazioni.

Possono operare con tensioni di alimentazione comprese tra 24 e 150Vdc e correnti nominali di fase fino a 9A con 8 livelli impostabili per mezzo di dip-switch. Dispongono di un oscillatore interno con ingresso analogico per la generazione autonoma del segnale di avanzamento.
STP900D è modulare, compatta ed utilizza soluzioni tecnologicamente avanzate.

È disponibile una vasta gamma di accessori e schede di controllo per completarne e personalizzarne l'applicazione.

CARATTERISTICHE GENERALI

• Azionamento bipolare PWM ad alta frequenza
• Risoluzione: 1/1, ½ , ¼ passo
• Protezione completa contro cortocircuiti, sovratemperature, sovratensioni
• Formato compatto:
  - 170 x 100 x 50 mm (STP900D-70)
  - 170 x 100 x 65 mm (STP900D-120)
• Corrente di fase selezionabile tra 8 valori per mezzo di dip-switch
• Ingressi opto-isolati per garantire un'elevata immunità ai disturbi
• Uscita di FAULT
• Ingressi:
  - STEP
  - DIR
  - ENABLE

• Indicazione delle condizioni operative a LED:
  - FAULT
  - POWER ON

• Oscillatore: built-in con potenziometro di regolazione, ingresso analogico
• Riduzione automatica della corrente (escludibile)
